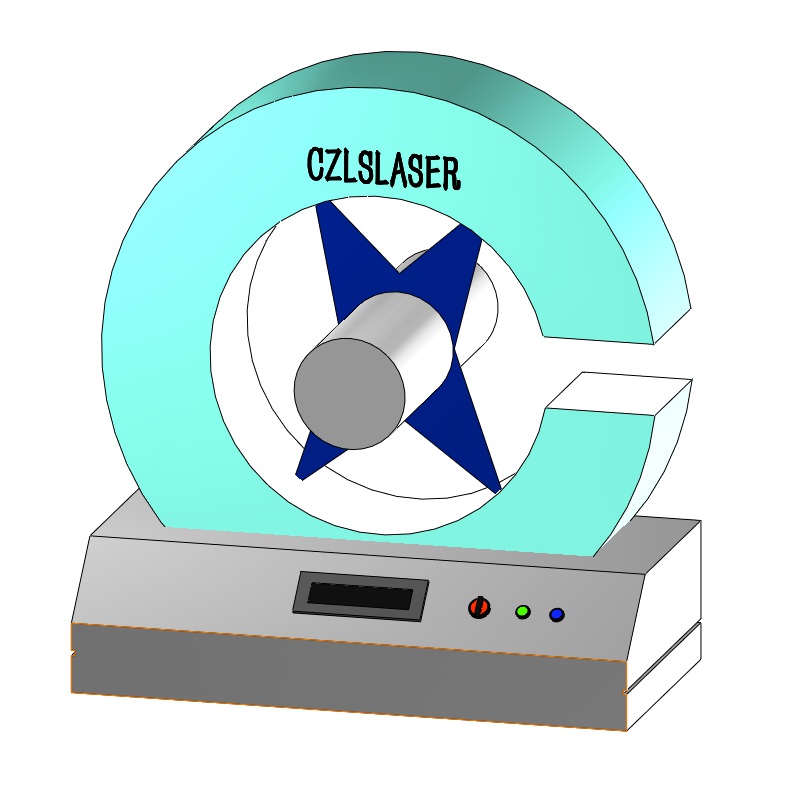

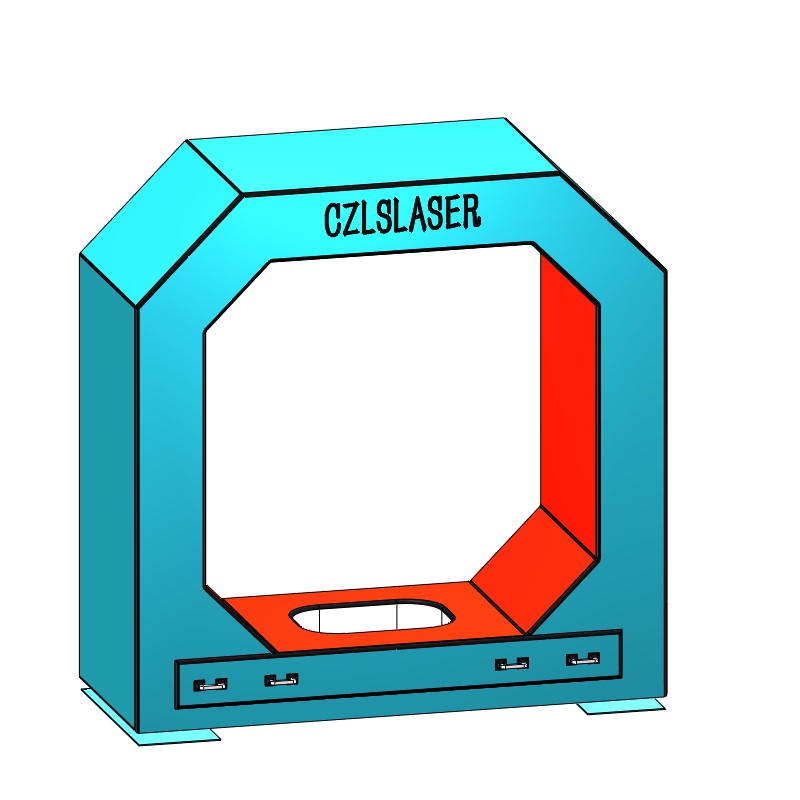

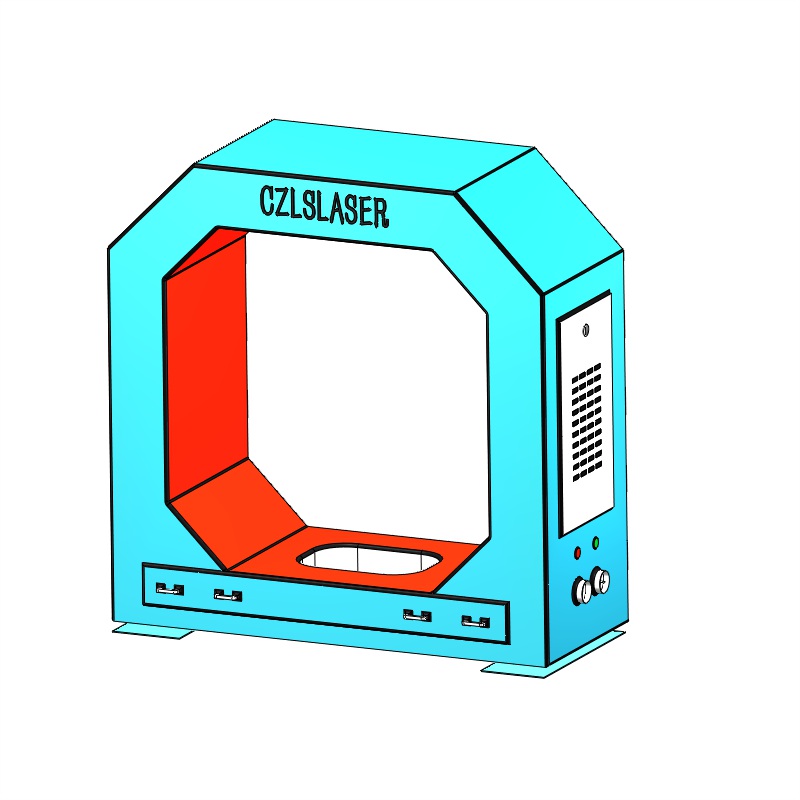

360度環形輪廓檢測儀
360 Degree Ring Profile Detector
測量優勢
▲360度全方位檢測
▲藍色激光非接觸式測量，可測量柔軟物體
▲可實現動態在線檢測，比離線檢測更精準
▲可測算物體的體積，三維數據

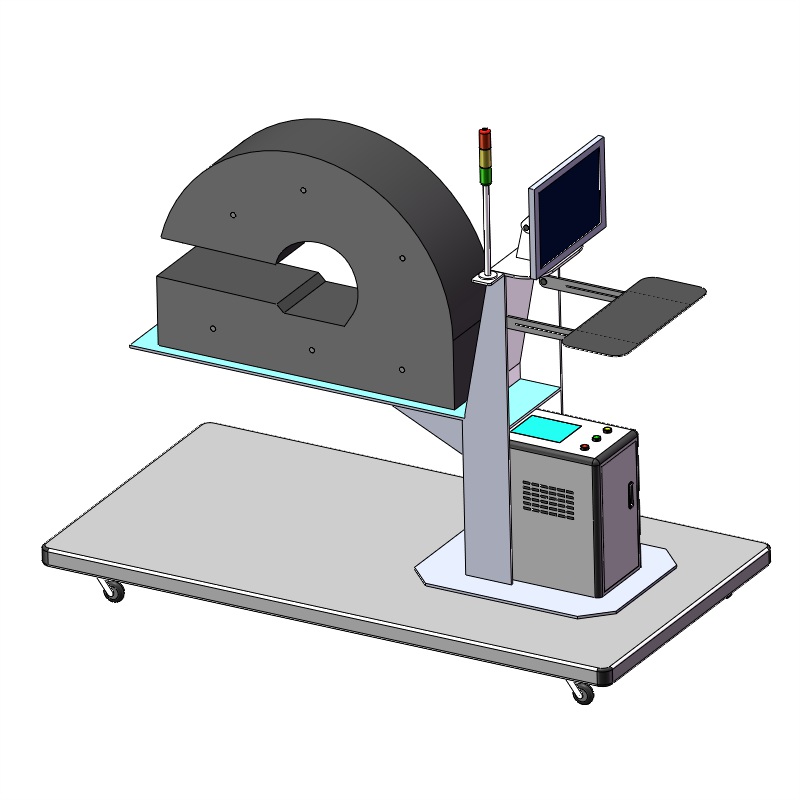

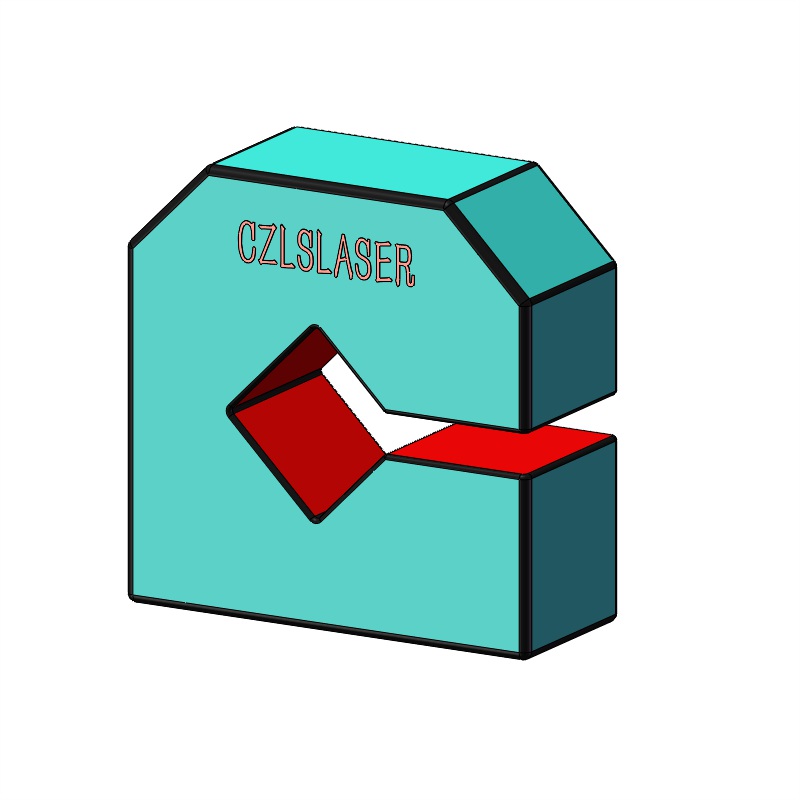

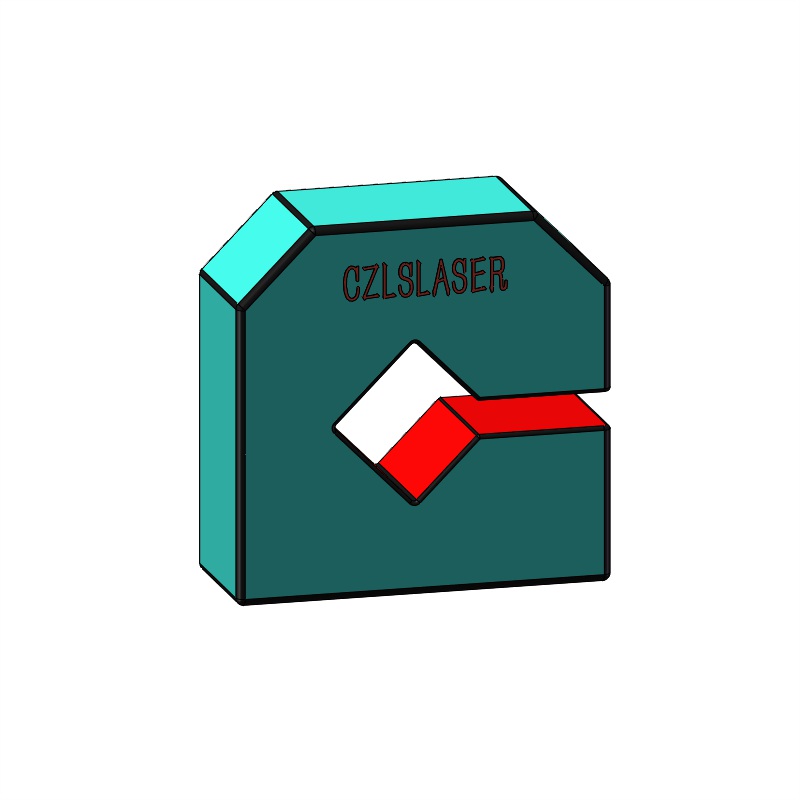

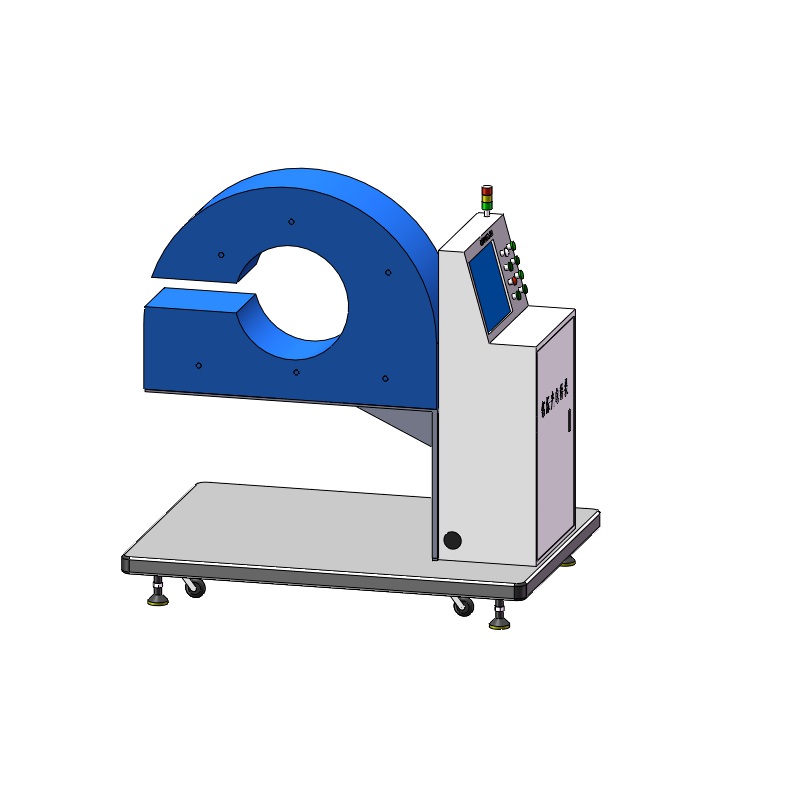

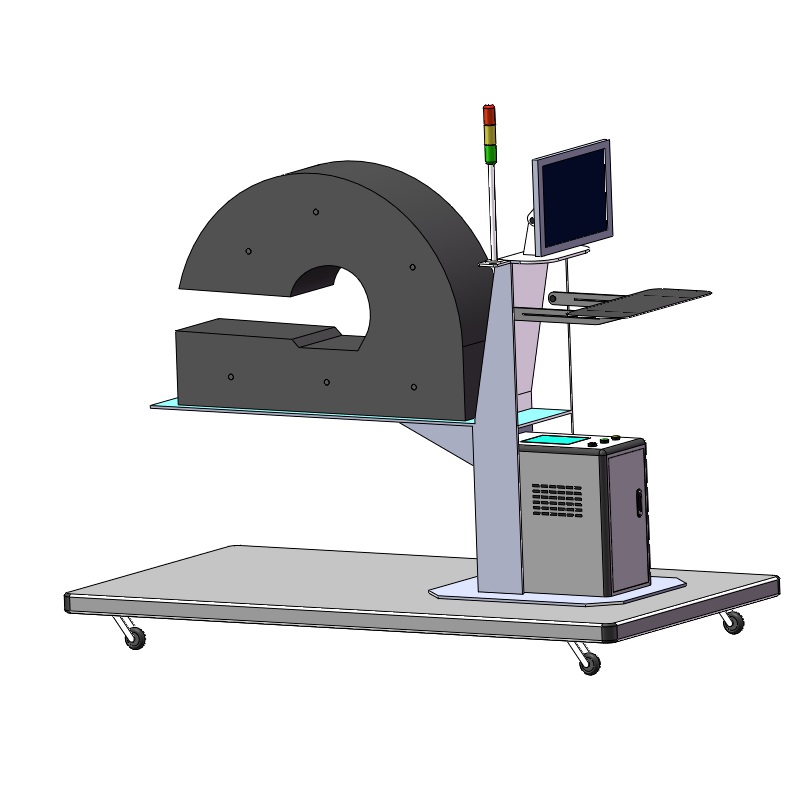

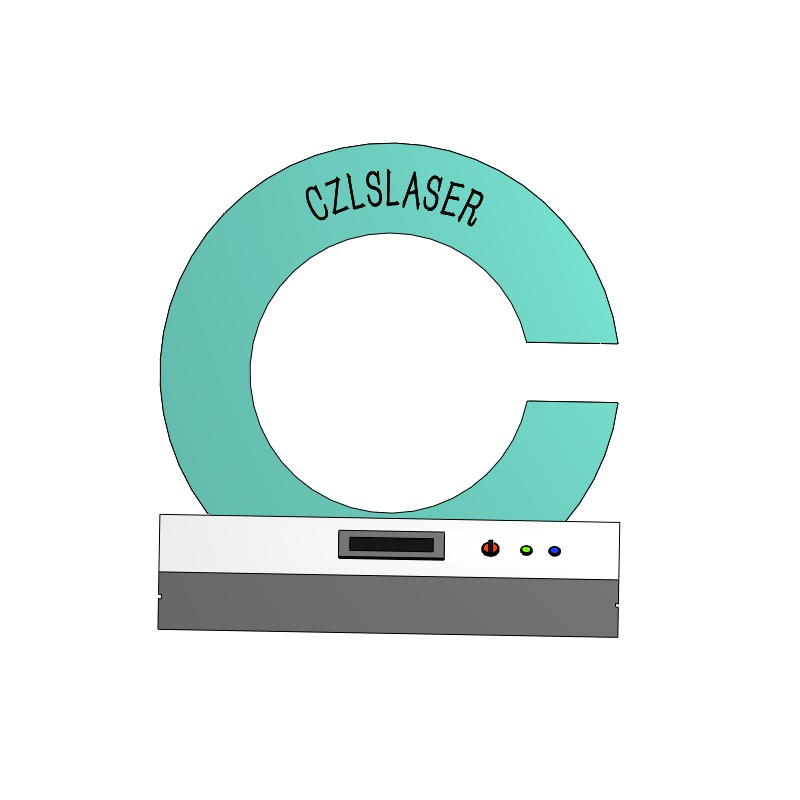

▲側面開口設計，更換產品更加便捷
▲數據采集，保存方便，可與自動化設備配合使用
功能介紹
LS-C360系列輪廓尺寸測量儀，是一款在線式、實時、非接觸測量系統，用于持續監控復雜形狀的關鍵表面輪廓尺寸，例如鋁材，膠體、陶瓷、塑料、木塑復合材料擠壓型材、輥軋成型的金屬表面輪廓以及異形線纜。
測量儀實時獲得物體輪廓周圍上千個數據點，并且將其與標準模板進行匹配，提取諸如寬度、厚度、間隙、半徑以及角度等關鍵測量參數。將其與標準模板進行比較，持續監視關鍵尺寸，從而降低廢品率，提高品質，快速回收成本
工作原理

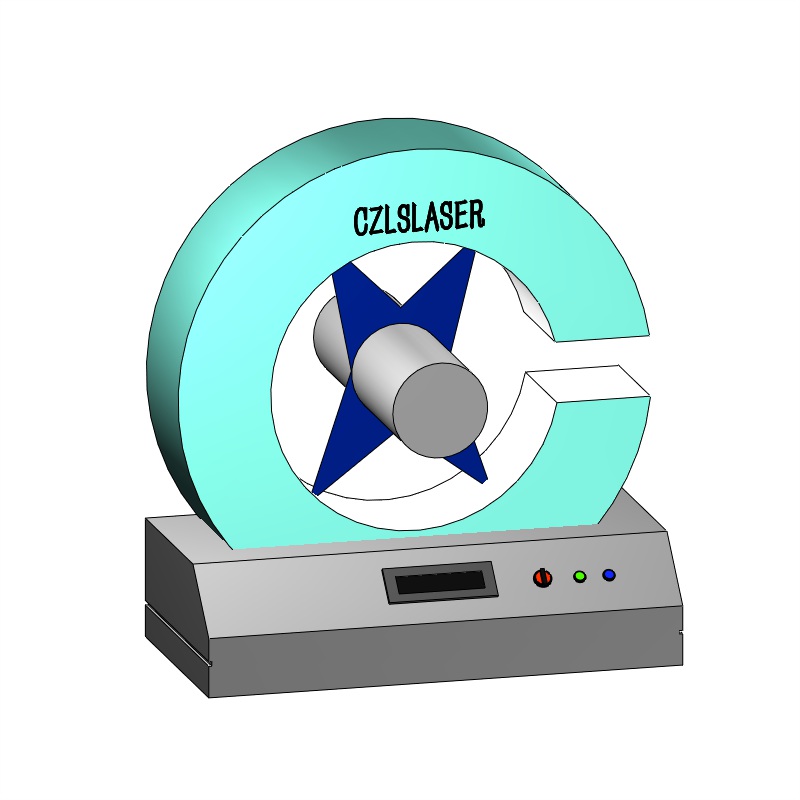

LS-C360系列輪廓尺寸測量儀，將3個及以上傳感器圍著同一圓心，從環形的不同角度進行安裝。測量工件放到測量系統中心，由傳感器發射的激光360度覆蓋工件一周，每個傳感器測量工件的一部分輪廓。傳感器組將工件輪廓無死角測量，最終通過軟件將幾個測量圖拼合起來，生成工件的截面輪廓。
應用領域
▲鋁材，鋼材等金屬材料
▲膠體，塑料等柔軟材料
▲陶瓷等易碎材料
▲電線，非標線纜線束
性能指標
型號 | LS-C360-20 | LS-C360-50 | LS-C360-90 | LS-C360-150 | |
測量范圍 | 圓形物體：直徑20mm 正方形物體：邊長20mm | 圓形物體：直徑50mm 正方形物體：邊長50mm
| 圓形物體：直徑90mm 正方形物體：邊長70mm | 圓形物體：直徑150mm 正方形物體：邊長150mm | |
測量分辨率 | 0.028mm | 0.056mm | 0.122mm | 0.191mm | |
測量精度 | 0.05mm | 0.185mm | 0.245mm | 0.390mm | |
測量速度 | 可選，每秒200個輪廓（典型） | ||||
通訊接口 | 數字輸出；以太網 | ||||
電源 | AC 220V@2A | ||||
激光等級 | 3R | ||||
激光類型 | 藍色半導體激光器 | ||||
工作環境 | 溫度10-40攝氏度 濕度10-90%（不結露） | ||||
