檢測內容

木板表面的缺陷，裂縫，和樹杈處的缺陷。

檢測設備

LS-A80300

主要性能指標：X方向測量范圍300mm，Z方向測量范圍225mm，Z方向凈距離350mm，精度0.3mm，重復精度0,002mm。

檢測原理

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明

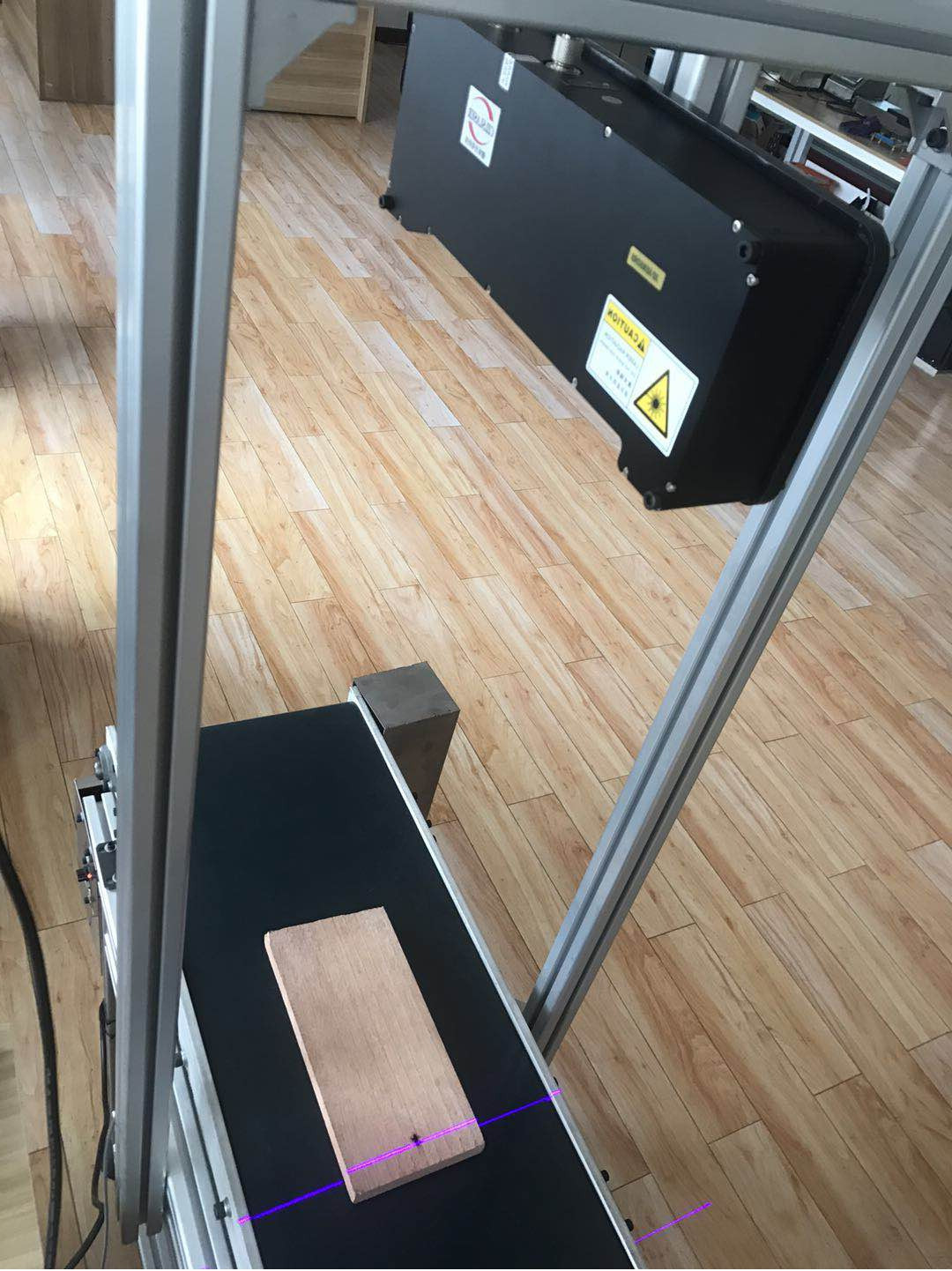

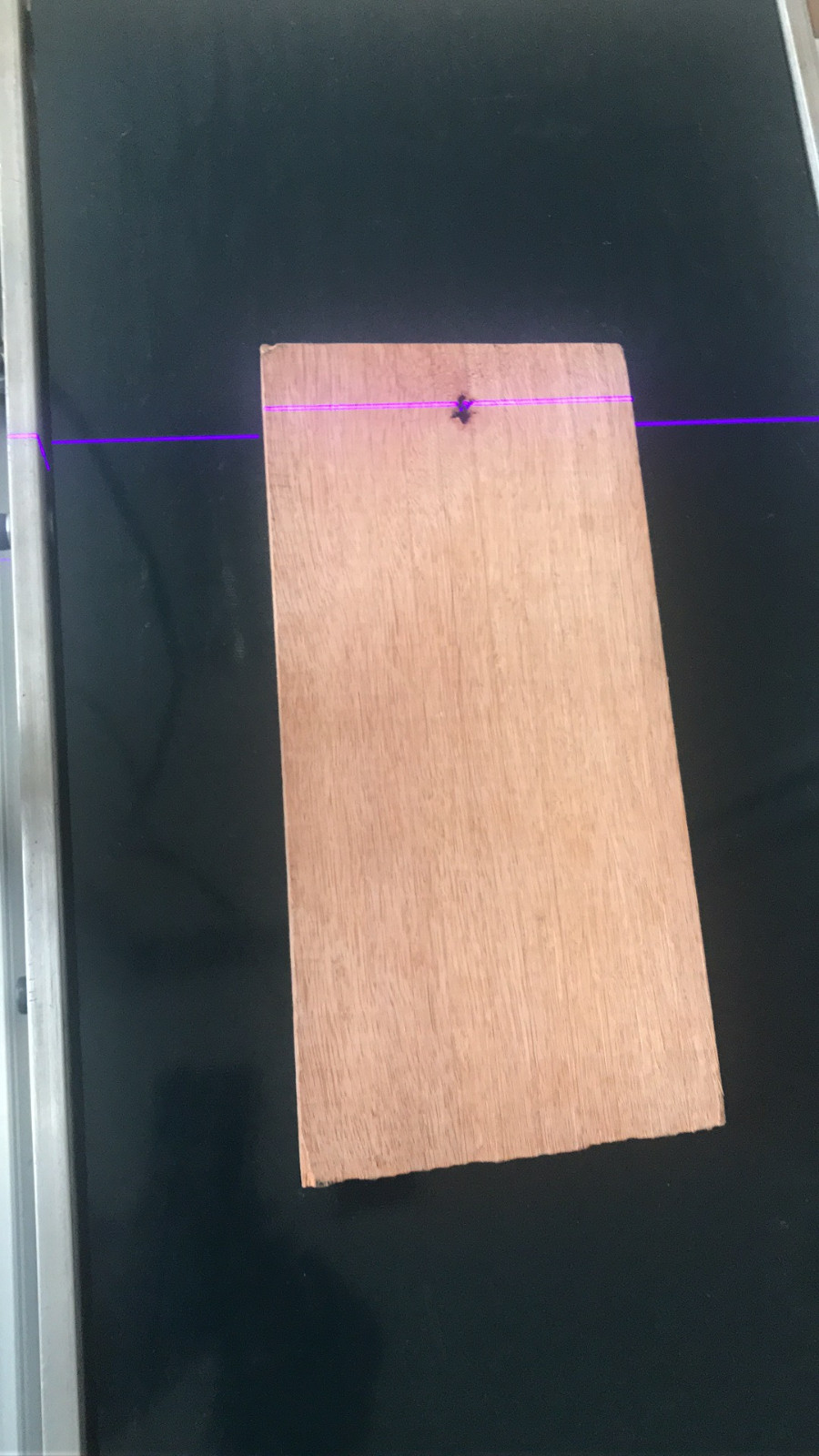

將產品放在激光線的檢測范圍內，通過傳送帶動態測量木板尺寸判別是否合格。

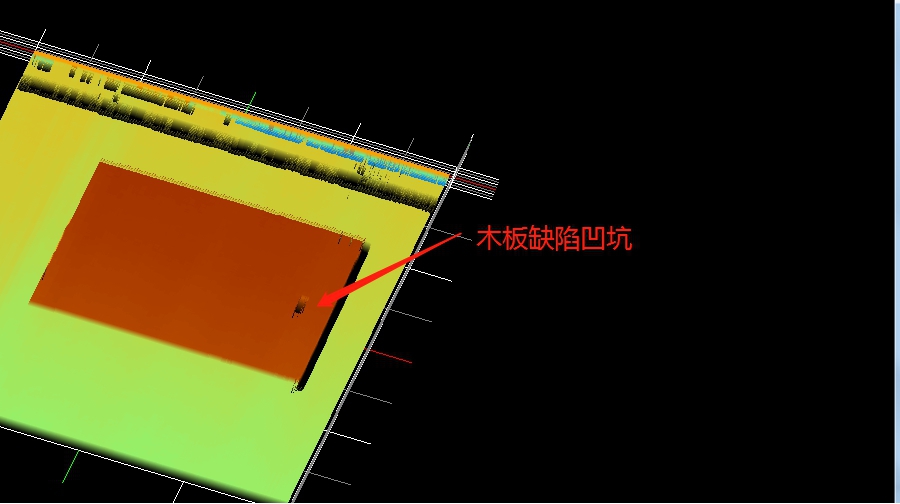

木板表面缺陷

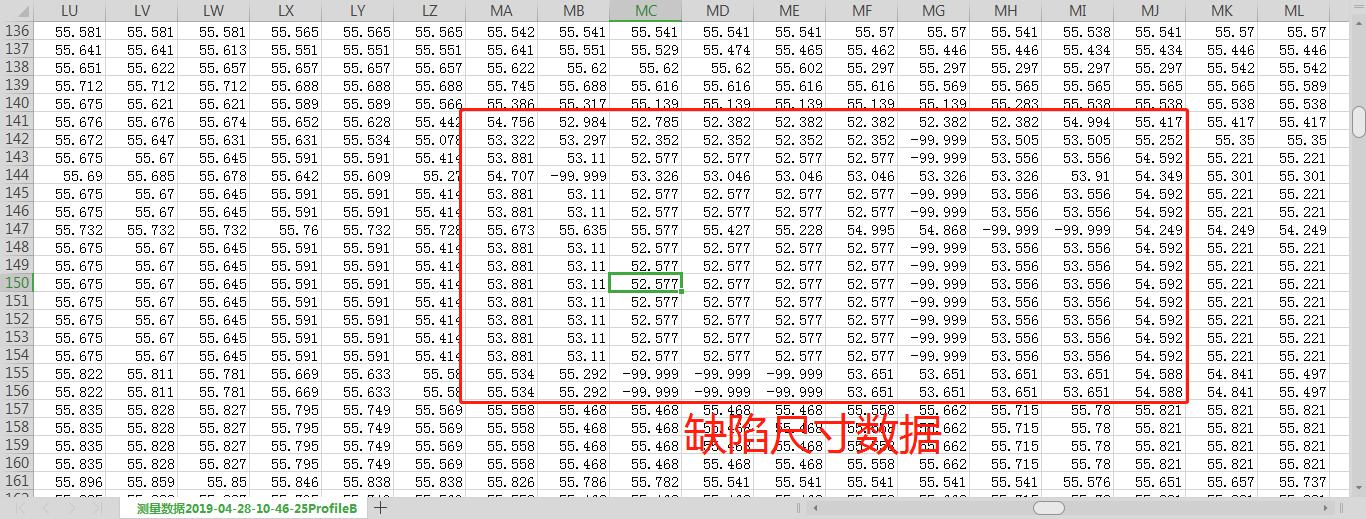

缺陷尺寸數據

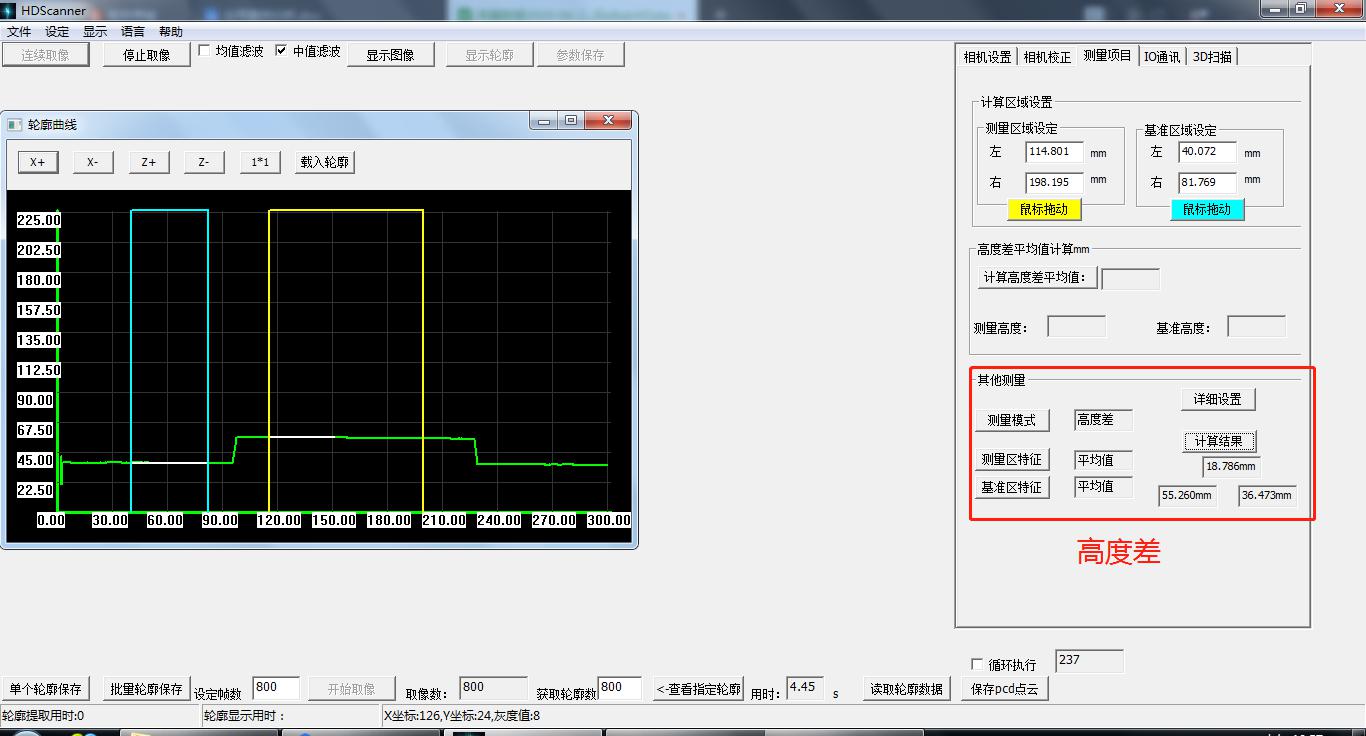

木板高度差

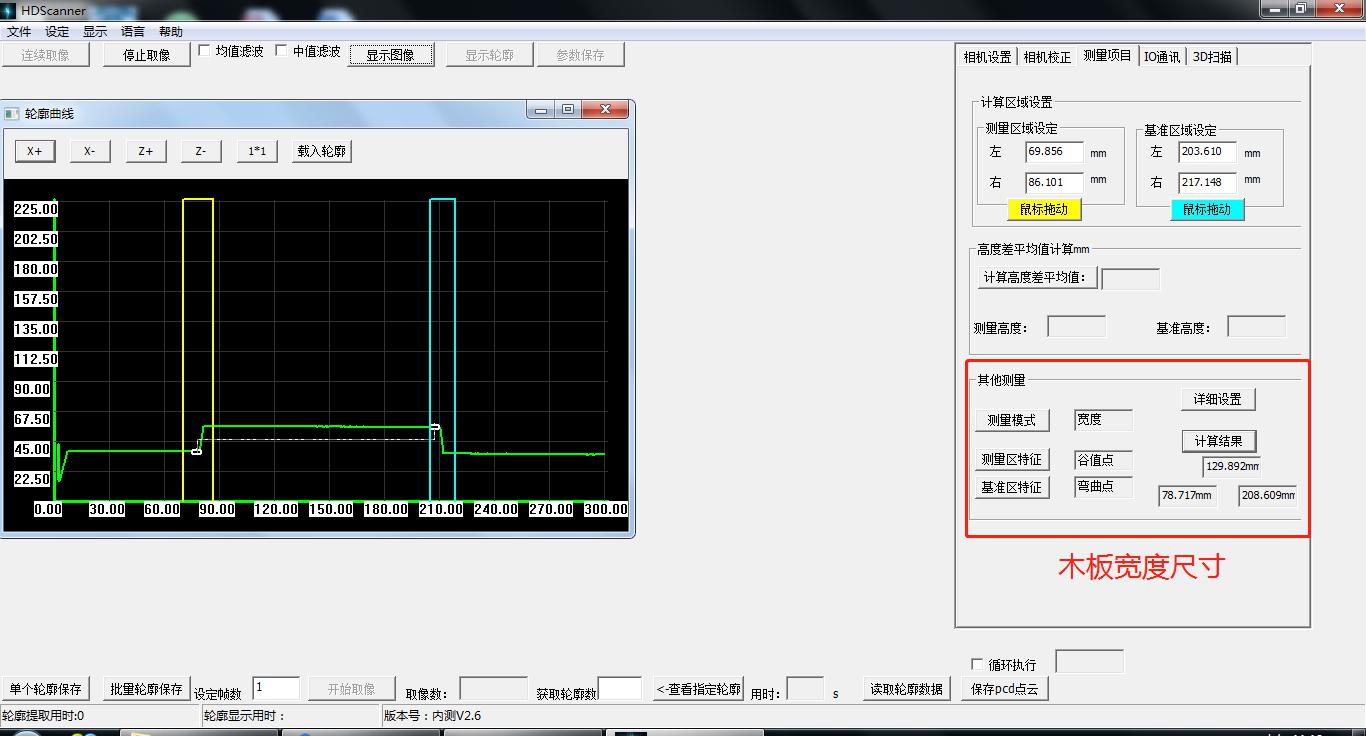

木板寬度尺寸

檢測分析

通過水平位移臺移動工件，檢測速度約 50mm/s，設有800個輪廓數。每條輪廓約900個數據點。
